Luftfilter muss an die Decke - Schweissen eines mobilen und höhenverstellbaren Wagens
Ich hab zwar eine Absauganlage für die Holzspäne, trotzdem kommt Feinstaub in die Luft, welche ich nun mit einem Luftfilter eliminieren will.

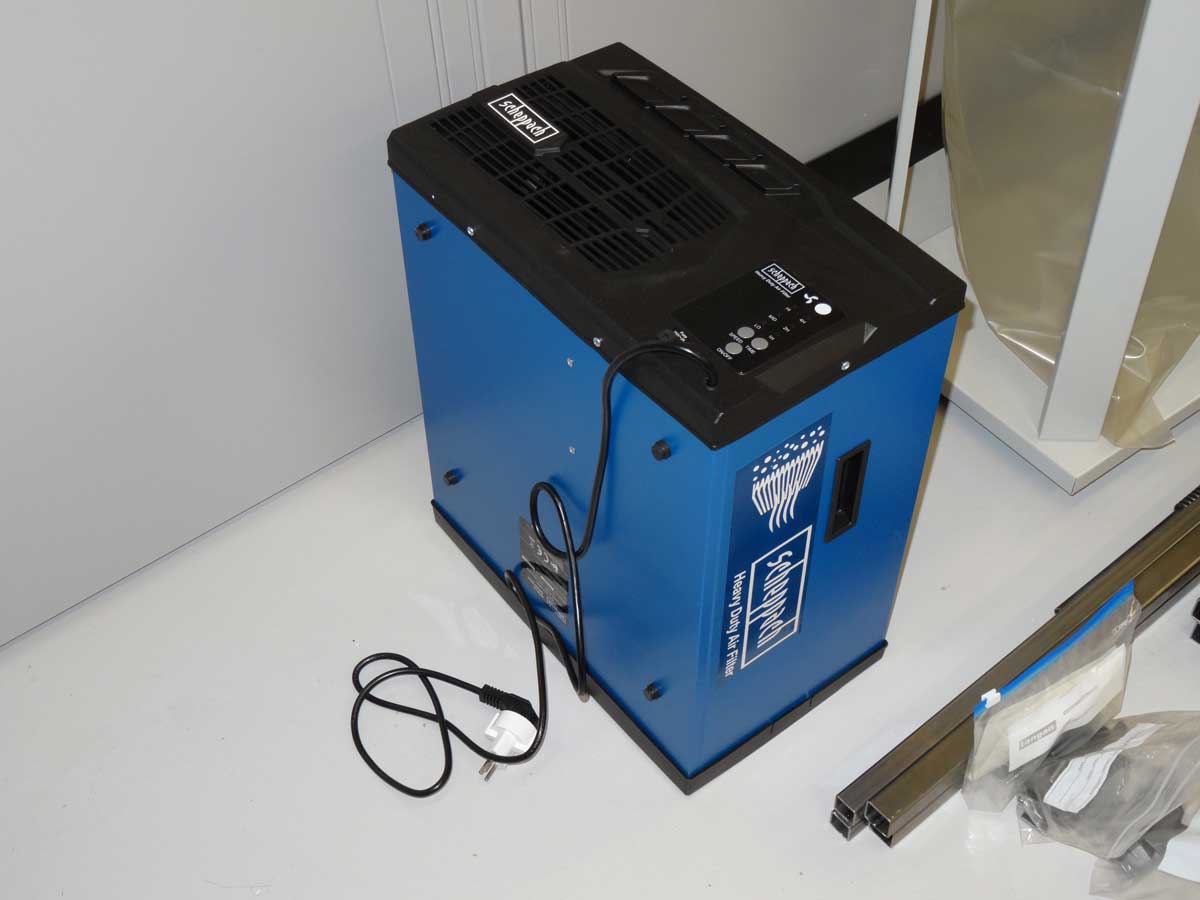

Dieses Gerät saugt Luft an, filtert sie und bläst sie auf der anderen Seite wieder aus. Normalerweise hängt man so ein Gerät an die Decke, ich wollte aber flexibel bleiben und bei Bedarf den Luftfilter auch an einen anderen Ort bringen, um bei staubigen Arbeiten die Luft zu reinigen.

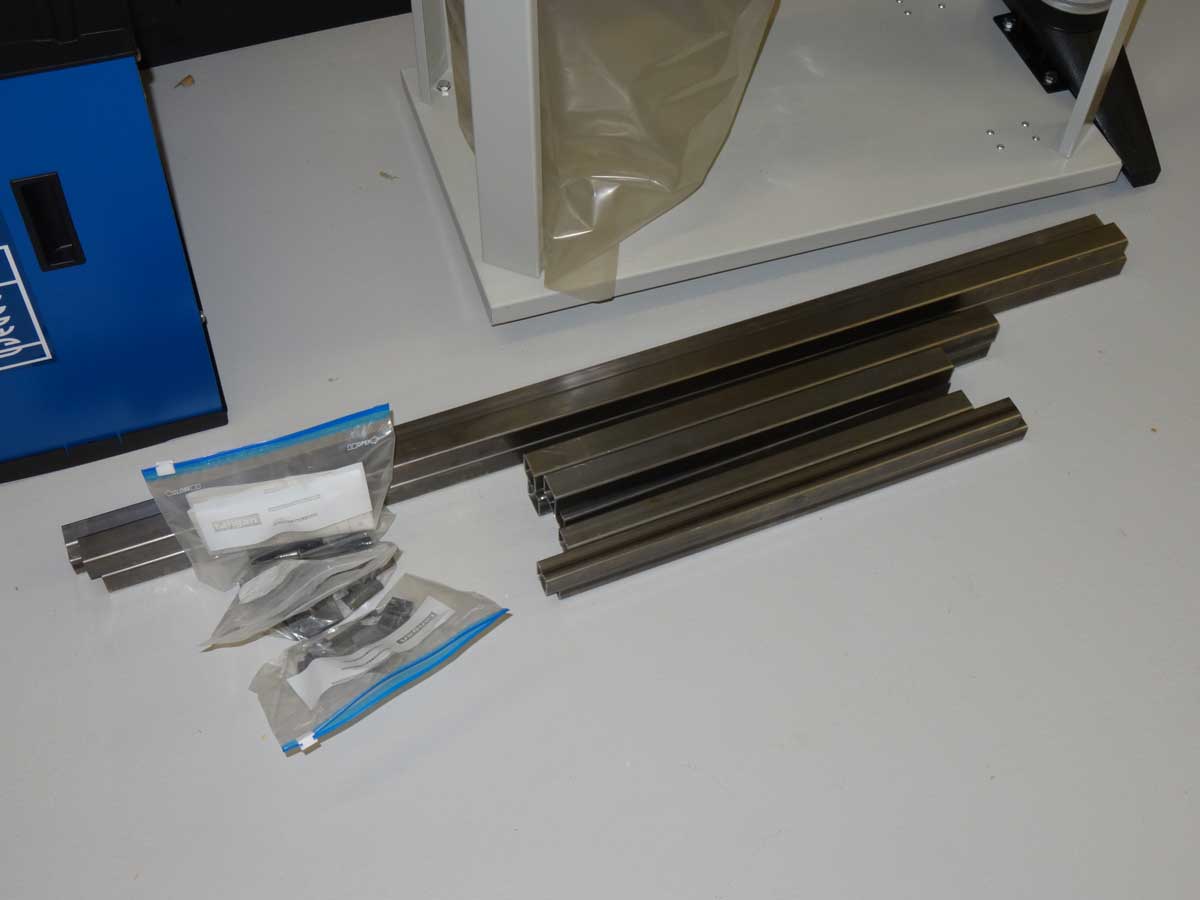

Ich will mir dazu ein Gestell bauen auf Rollen, welches ich in der Höhe auch verstellen kann. Dazu habe ich bereits die 4-Kant Profile zugeschnitten.

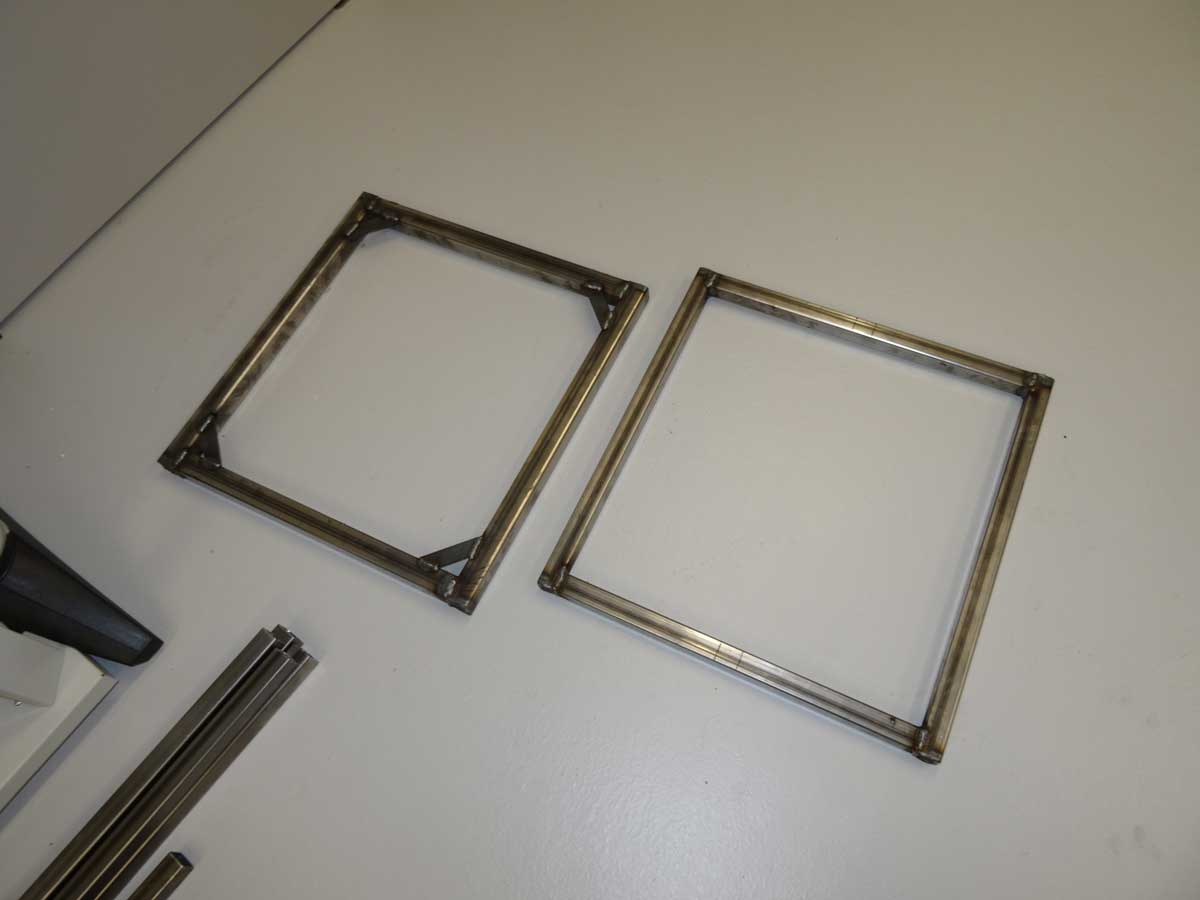

Für oben und unten habe ich diese 2 Rahmen geschweisst.
Um das Ganze in der Höhe verstellen zu können verwende ich zwei 4-Kant Profile welche ineinander passen.

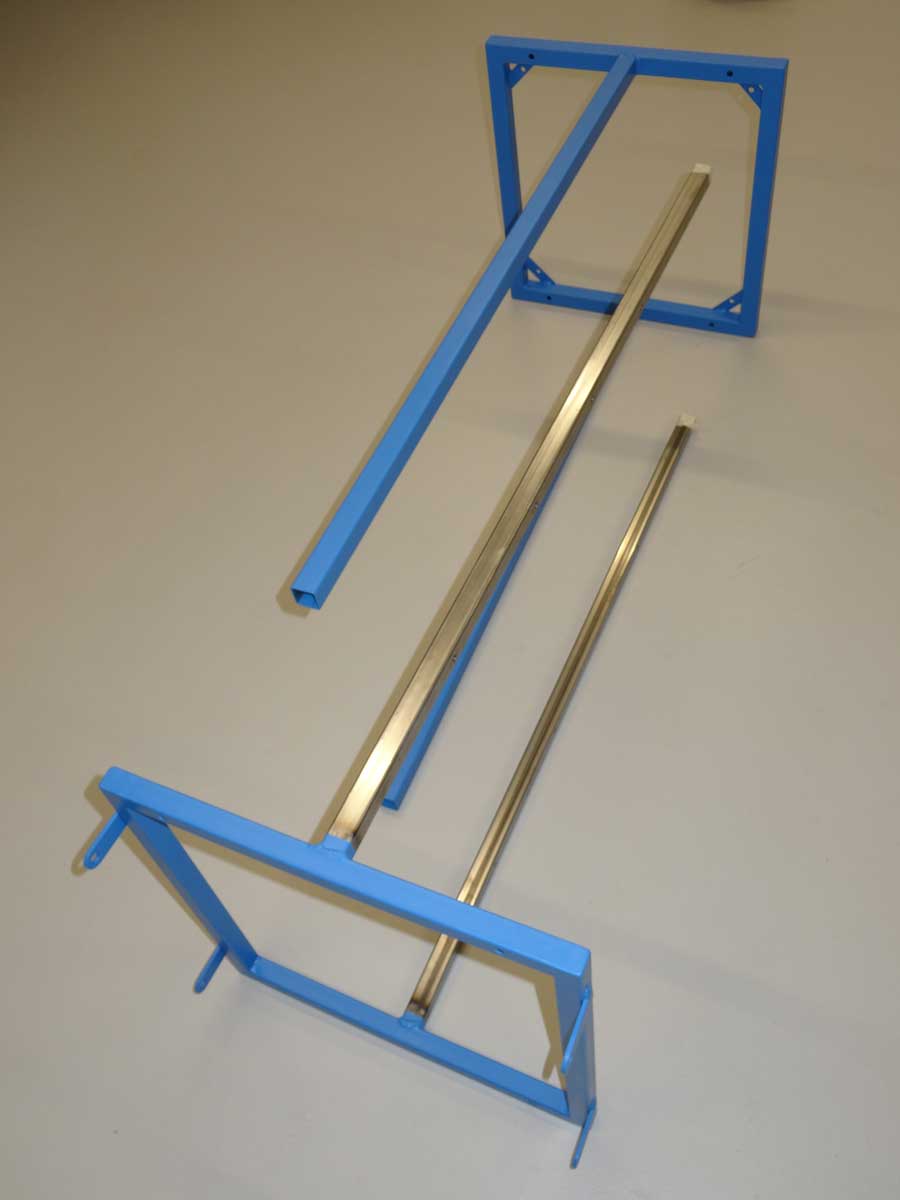

Hier ist schon alles lackiert und bereit für den Zusammenbau.

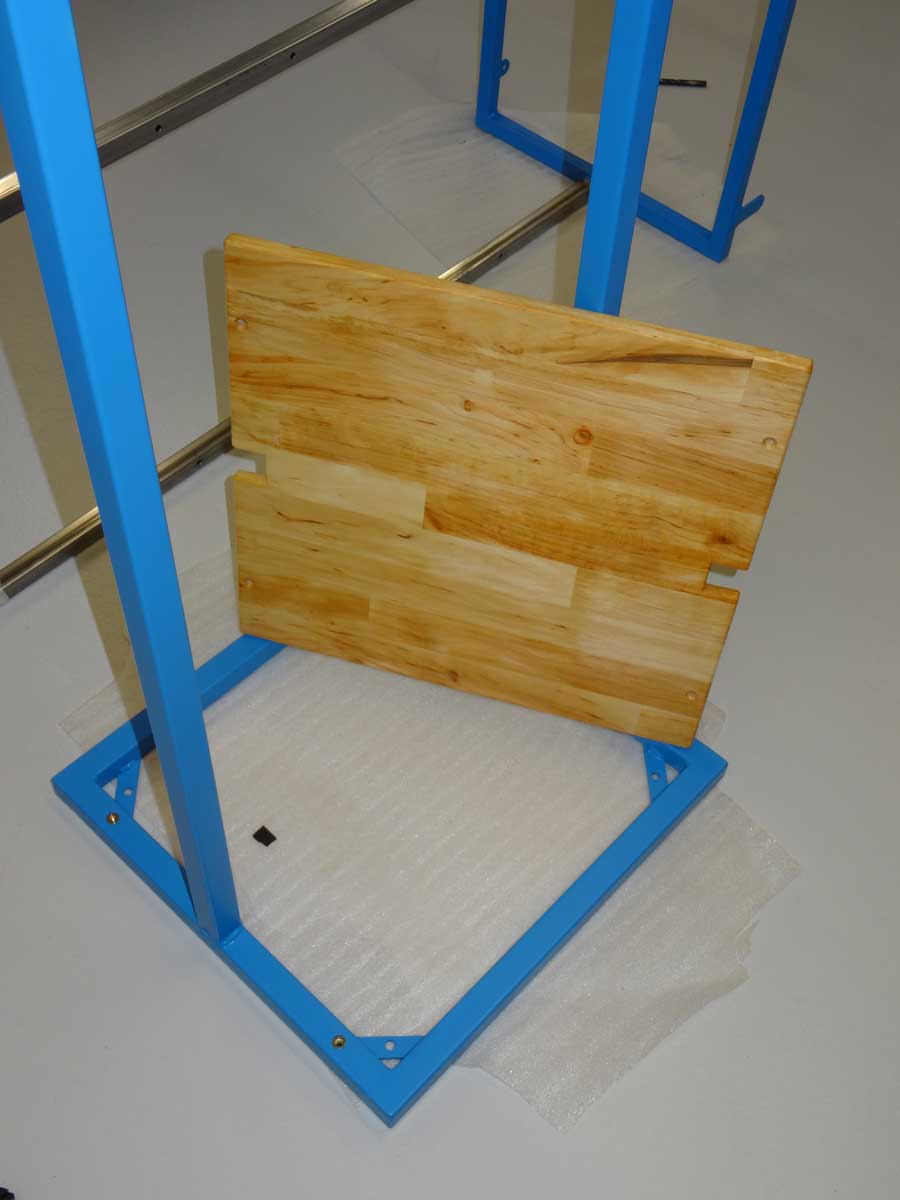

Auf den unteren Rahmen montiere ich noch eine Holzplatte. Diese dient dazu, dass das Gestell etwas mehr Gewicht hat und damit standfester ist. zusätzlich dient es dazu, dass man einen Fuss darauf stellen kann, während man die Höhenposition des Luftfilters verändert. Dazu gibt es Löcher im kleineren Profil und einen 5 mm Stahlbolzen der dann die Position hält.

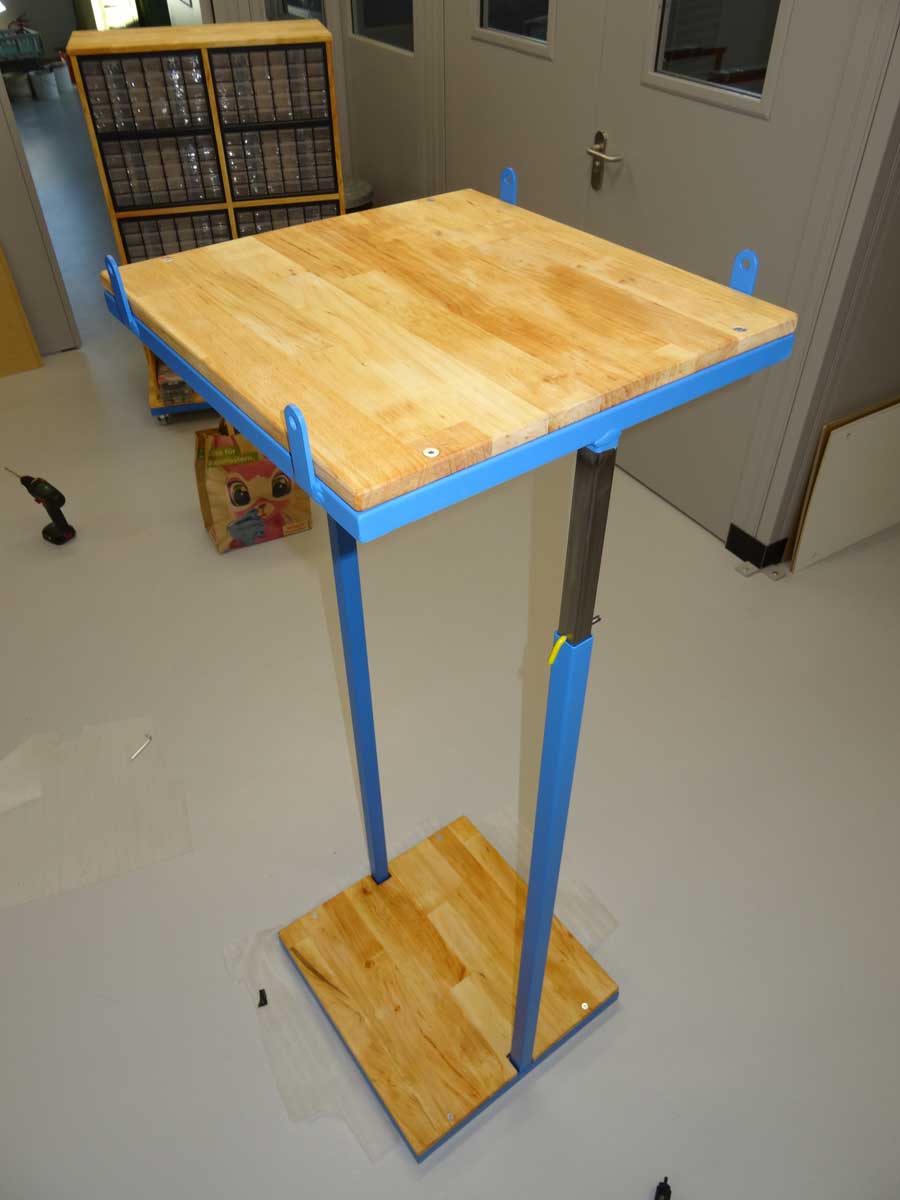

Auf dem oberen Rahmen montiere ich auch noch ein Holzbrett, wo dann der Luftfilter daraufgestellt wird.

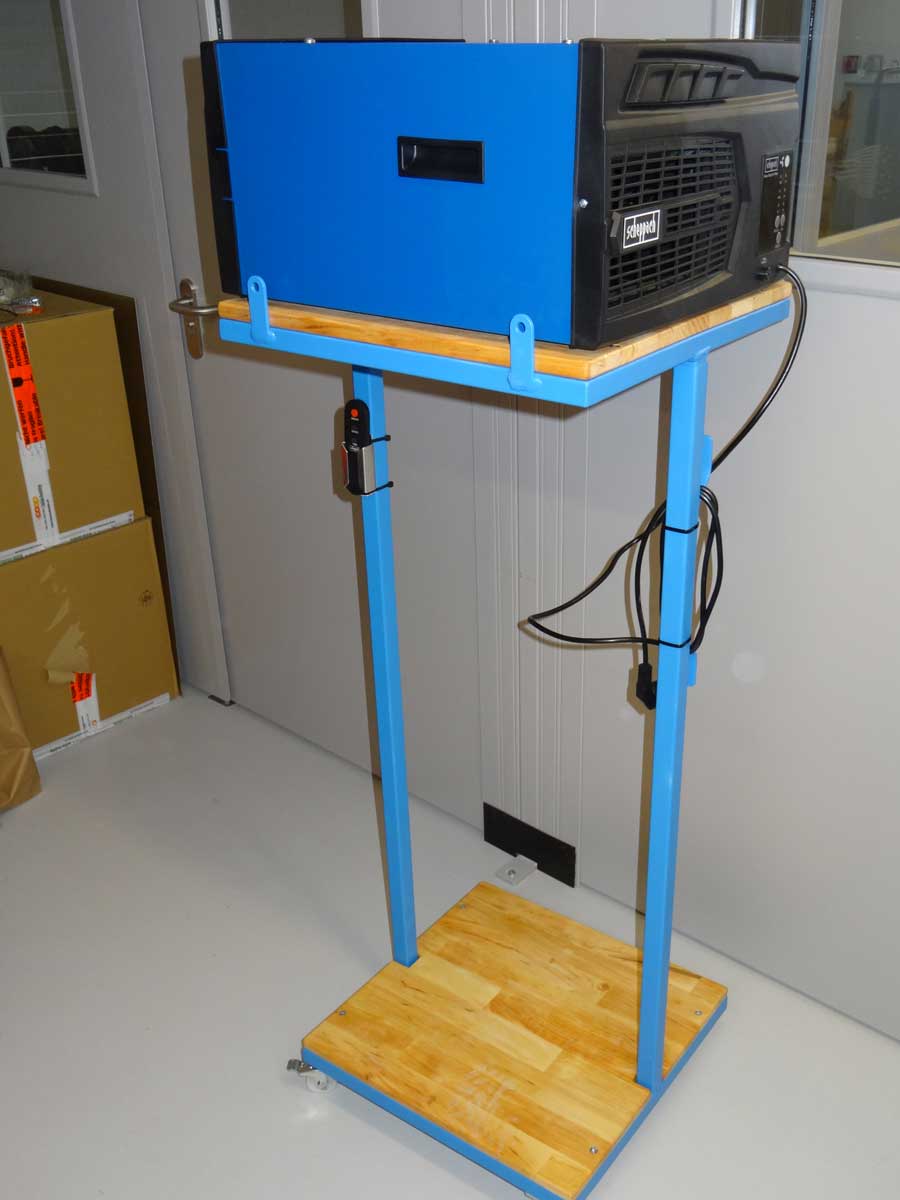

So sieht das Ganze dann fertig montiert aus - in diesem Fall befindet sich das Gestell in der untersten Position.

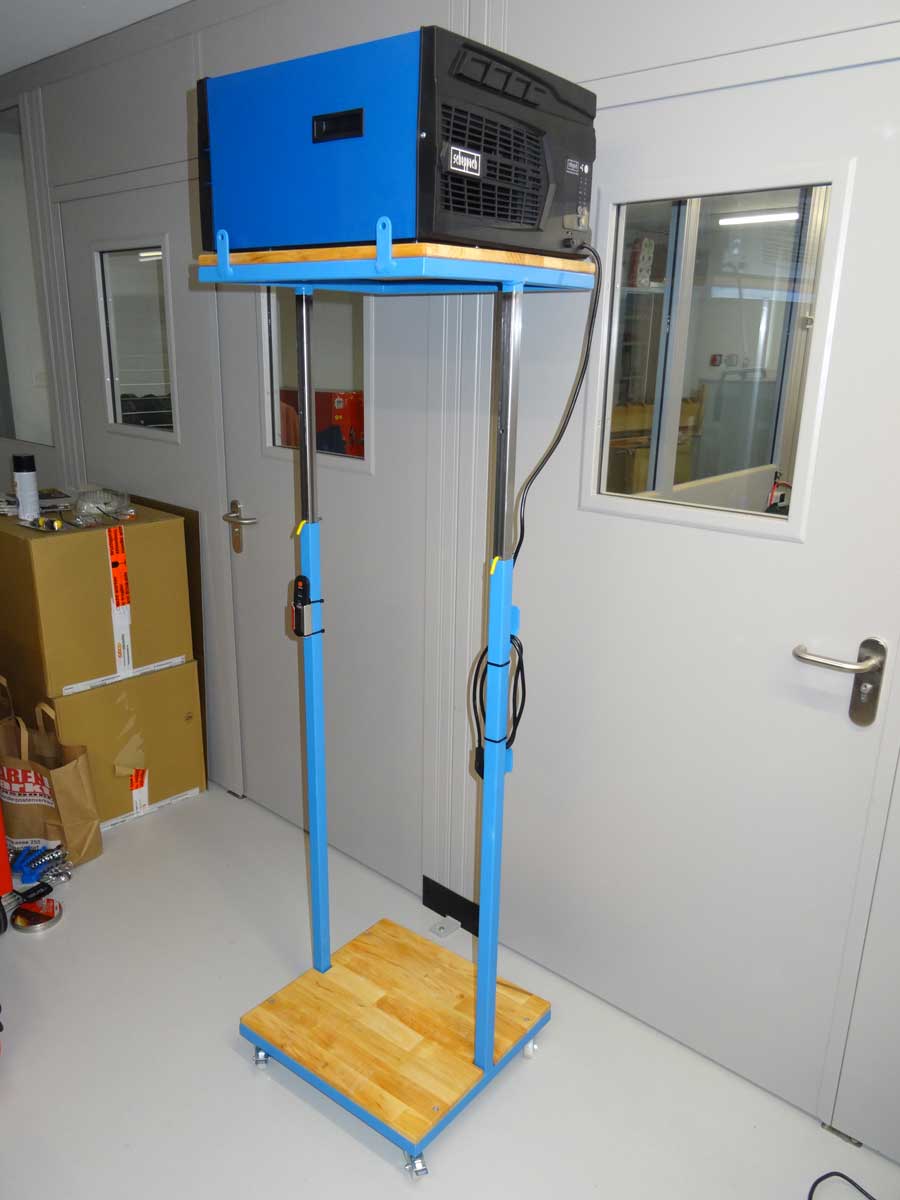

Und hier ist es in der zweithöchsten Position (kann noch 30 cm höher gehen). Ich hatte zuerst Bedenken wegen der Stabilität und dazu vorab auch ein paar Tests gemacht. Ich muss aber sagen, dass das Ganze sehr stabil auf den Rollen steht und ich keine Bedenken habe, dass das kippen könnte.

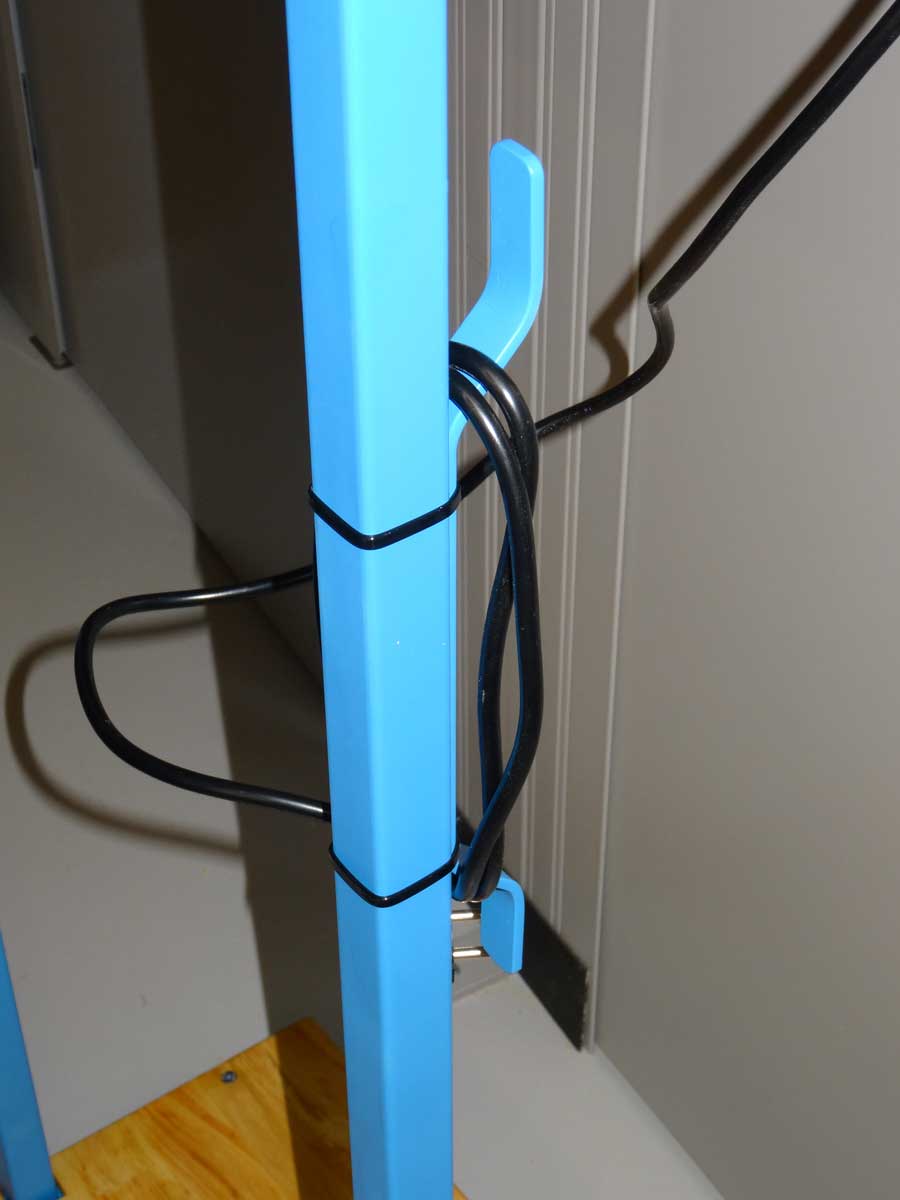

Es brauch natürlich noch einen Halter, um das Kabel aufzuwickeln. Ich habe diesen bewusst mit 2 Kabelbinder montiert und nicht geschweisst, da ich nicht das Risiko eingehen wollte, dass damit ev. das 4-Kant Rohr darin nicht mehr sauber hätte bewegt werden können.

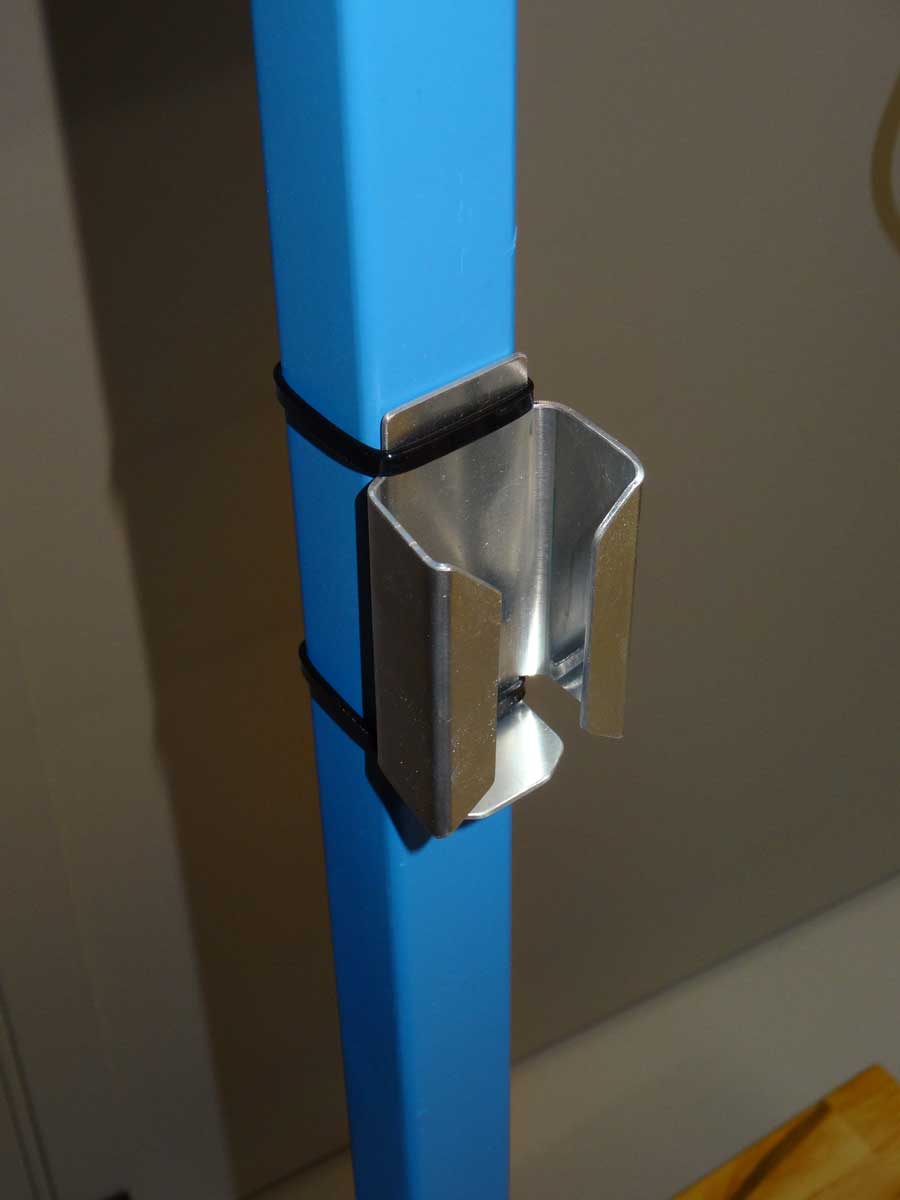

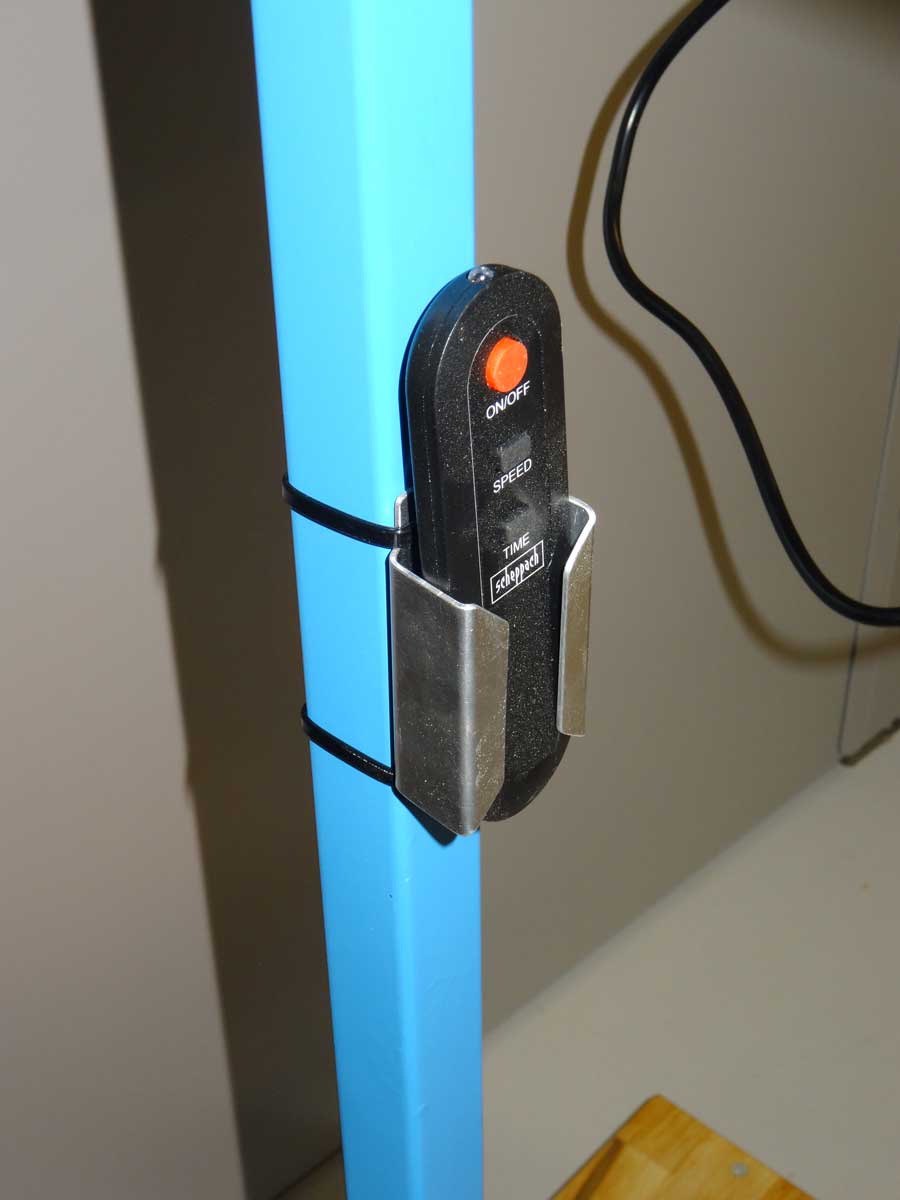

Da das Gerät noch eine Fernsteuerung hat, habe ich dazu einen Halter aus Aluminium gebogen.
Nun ist alles bereit für den ersten Einsatz und mit eingeschaltetem Gerät herrscht wirklich eine saubere Luft als dies zuvor der Fall war.
